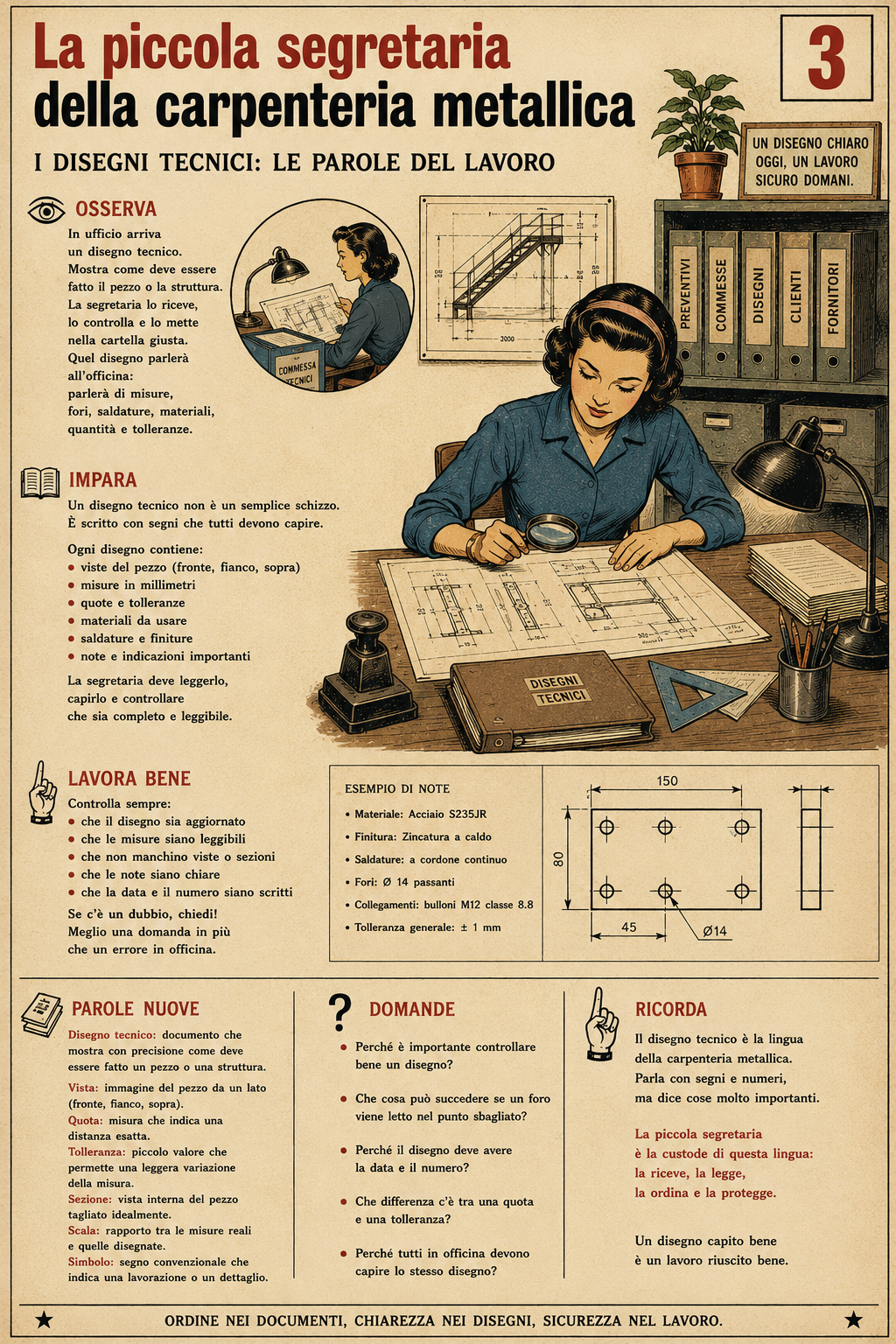

I disegni tecnici: le parole del lavoro
In una carpenteria metallica si costruiscono molte cose.
Scale.
Ringhiere.
Cancelli.
Tettoie.
Soppalchi.
Strutture.
Piastre.
Staffe.
Telai.
Ma prima che il ferro venga tagliato, forato o saldato, spesso arriva un foglio.
Su quel foglio ci sono linee, numeri, frecce e segni.
Quel foglio si chiama disegno tecnico.
Il disegno tecnico non è un disegno da colorare.
Non è uno schizzo fatto per gioco.
È una lingua precisa.
È la lingua che dice all’officina che cosa deve costruire.
Osserva
In ufficio arriva un disegno.
Può arrivare dal cliente.
Può arrivare dal progettista.
Può arrivare dal tecnico dell’azienda.
Può arrivare da un cantiere.
La piccola segretaria lo riceve.
Lo guarda con attenzione.
Controlla che sia leggibile.
Controlla che abbia un nome.
Controlla che abbia una data.
Controlla che abbia un numero o un riferimento.
Controlla che appartenga alla commessa giusta.
Poi lo mette nella cartella corretta.
Perché un disegno messo nella cartella sbagliata può far nascere un errore.
E in carpenteria un errore sul foglio può diventare un errore nel ferro.
Impara
Il disegno tecnico mostra come deve essere fatto un pezzo o una struttura.
Non usa molte parole.
Usa soprattutto:
linee;
quote;
misure;
simboli;
viste;
sezioni;
note;
indicazioni sui materiali;
indicazioni sulle finiture;
indicazioni sulle saldature;
indicazioni sui fori;
indicazioni sui collegamenti.
Il disegno tecnico serve perché tutti capiscano la stessa cosa.
Il cliente deve capire che cosa riceverà.
L’ufficio deve capire che cosa deve ordinare.
L’officina deve capire che cosa deve costruire.
Il montatore deve capire dove e come montare.
Un buon disegno evita molte parole confuse.
Lavora bene
La piccola segretaria non deve fingere di capire tutto.
Questo è molto importante.
Se vede una cosa poco chiara, deve chiedere.
Se manca una misura, deve avvisare.
Se ci sono due disegni diversi, deve controllare qual è quello aggiornato.
Se il numero della revisione non è chiaro, deve domandare.
Una domanda fatta in tempo può salvare molte ore di lavoro.
Meglio chiedere prima, in ufficio, che scoprire dopo, in officina, che il pezzo è sbagliato.
Prima di consegnare un disegno all’officina, bisogna controllare:
che sia la versione giusta;
che sia nella commessa giusta;
che le misure siano leggibili;
che le note siano presenti;
che i materiali siano indicati;
che la data sia chiara;
che il nome del cliente o del lavoro sia scritto bene.
Il disegno tecnico è un documento serio.
Va trattato con rispetto.
Parole nuove
Disegno tecnico
È il documento che mostra con precisione come deve essere fatto un pezzo o una struttura.
Vista
È l’immagine del pezzo osservato da un lato: davanti, sopra, di fianco.
Quota
È la misura scritta sul disegno.
Sezione
È una vista che mostra l’interno di un pezzo, come se fosse stato tagliato per farlo vedere meglio.
Scala
È il rapporto tra la misura del disegno e la misura vera del pezzo.
Tolleranza
È il piccolo margine ammesso su una misura.
Revisione
È una nuova versione del disegno, fatta perché qualcosa è stato cambiato o corretto.
Materiale
È ciò con cui verrà costruito il pezzo: acciaio, ferro, lamiera, tubo, profilo, bulloni.
Domande
Perché un disegno tecnico deve essere messo nella commessa giusta?
Che cosa può succedere se si usa un disegno vecchio?
Perché è importante controllare la data del disegno?
Che cosa bisogna fare se una misura non si legge bene?
Perché è meglio fare una domanda in più che una domanda in meno?
Ricorda
Il disegno tecnico è la lingua della carpenteria metallica.
Parla con linee.
Parla con numeri.
Parla con simboli.
Parla con misure.
Ma dice cose molto importanti.
Dice dove tagliare.
Dice dove forare.
Dice dove saldare.
Dice che materiale usare.
Dice come deve essere finito il lavoro.
La piccola segretaria è la custode di questa lingua.
La riceve.
La legge.
La ordina.
La protegge.
La consegna alla persona giusta.
Un disegno capito bene può diventare un lavoro fatto bene.
Ordine nei documenti, chiarezza nei disegni, sicurezza nel lavoro.
